產品特點：
· 采用NXP i. MX 6UL/6ULL處理器，ARM Cortex-A7架構，主頻最高達528MHz；
· 內存容量為256MB/512MB，
· 存儲容量支持256MB/512MB SLC NAND or 4G+ EMMC；TF Slot；
· 支持 10/100Mbps自適應以太網；
· 支持WIFI連接；
· 支持擴展4G無線網絡；
· 9~28V直流電源輸入；
· 金屬型材機身，無風扇靜音設計；
· 支持DIN35 標準導軌式安裝；
· 機身緊湊，適合更多嵌入式場景
產品介紹：
WEG-DMX6L-2420是基于工業級Cortex-A7處理器的無風扇工業網關，主頻528MHz，內存容量為256MB，板載8G EMMC存儲，在擁有強大運算能力的同時保持了低功耗特性，并設計了快速安裝和維護方案。
WEG-DMX6L-2420工業網關設計了單路9~28V直流電源輸入方案，為適應復雜工業現場要求增加了過流、過壓、浪涌和反接保護措施。功能方面配備了2路10/100Mbps自適應工業以太網接口，1路WIFI接口，1路4G網絡接口，6路串口。便于用戶實現遠程監控應用，是面向工業現場信號采集和對現場及遠程設備控制的理想選擇。
WEG-DMX6L-2420工業網關箱體采用型材結構，外形小巧兼顧強固性，無風扇和全封閉的結構有效防止粉塵進入，保證主機能夠長時間可靠的運行于工業現場，無需定期的清潔維護。
系統參數 | |
處理器 | NXP i.MX 6ULL, 單核ARM Cortex-A7 core，528MHz |
內存 | DDR3 256MB/512MB板載 |
存儲 | 256MB/512MB SLC NAND or 4G+ EMMC；TF Slot |
串口 | 2個RS232，2個RS485 |
USB | 2個USB2.0，1個OTG |
以太網接口 | 2個RJ45(LAN8720)，10/100Mbps |
WIFI | 板載RTL8723BU |
4G | 可選配 |
擴展接口 | 1個mini PCIe （for WIFI/4G/LoRa） |
顯示接口 | / |
音頻接口 | / |
電源接口 | DC 9~28V |
看門狗 | 硬件看門狗 |
操作系統 | Linux/Ubuntu/ Ubuntu Core/Yocto |
機構參數 | |

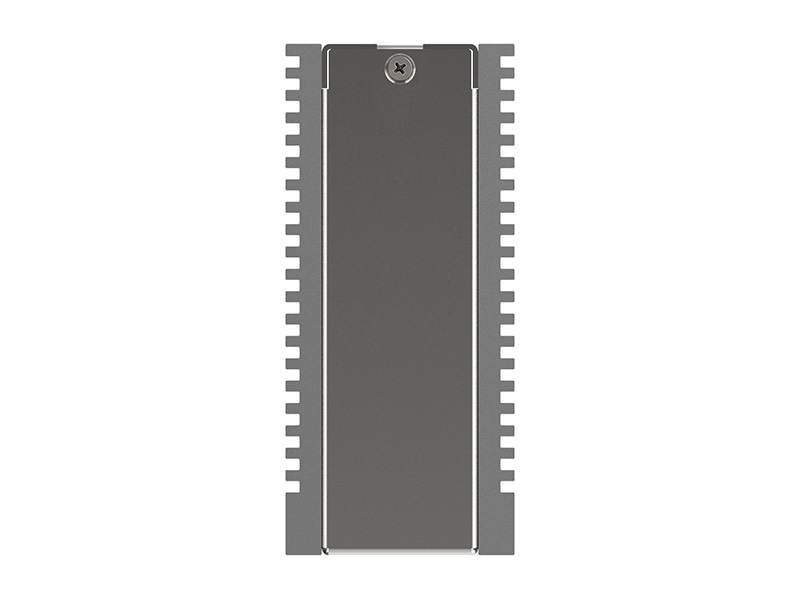

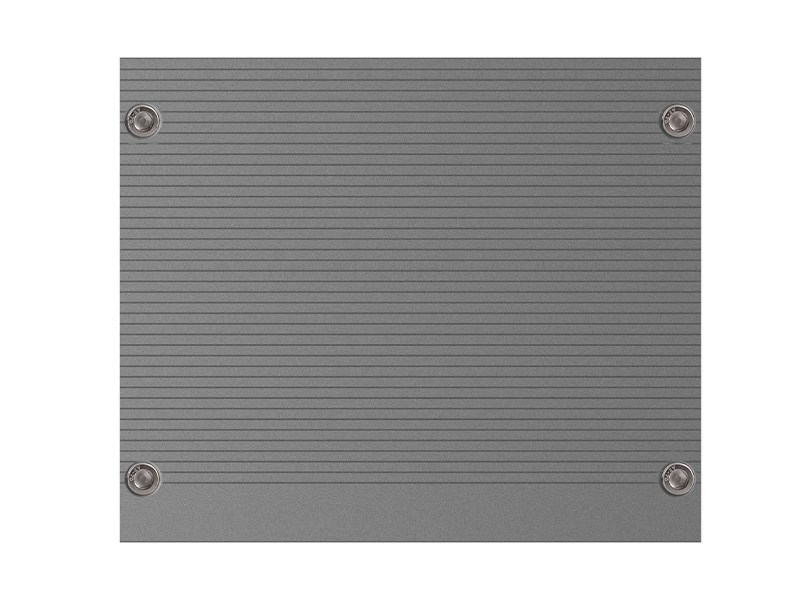

箱體結構 | 兩面型材結構，具有良好的導熱和散熱性能 |
外觀尺寸 | 110mm×92mm×41mm |
散熱系統 | 整機無風扇、型材散熱 |

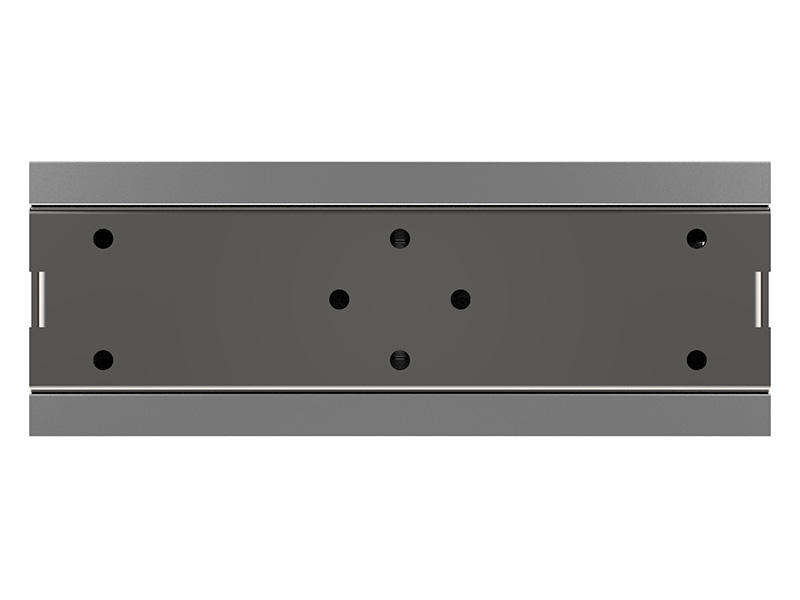

安裝方式 | DIN35 標準軌道安裝 |
環境參數 | |
工作溫度 | -20~70℃ |
儲存溫度 | -40~85℃ |
相對濕度 | 5%~95%@40℃（非凝結） |
震動 | 50~500Hz，1.5G，0.19mm峰峰值 |
沖擊 | 10G/peak(11ms sec),半正弦波 |
█ 產品使用方法

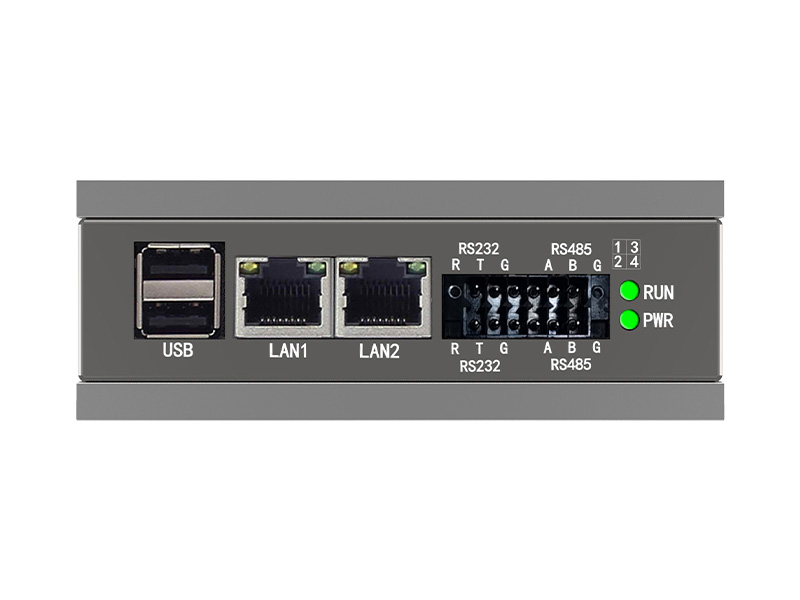

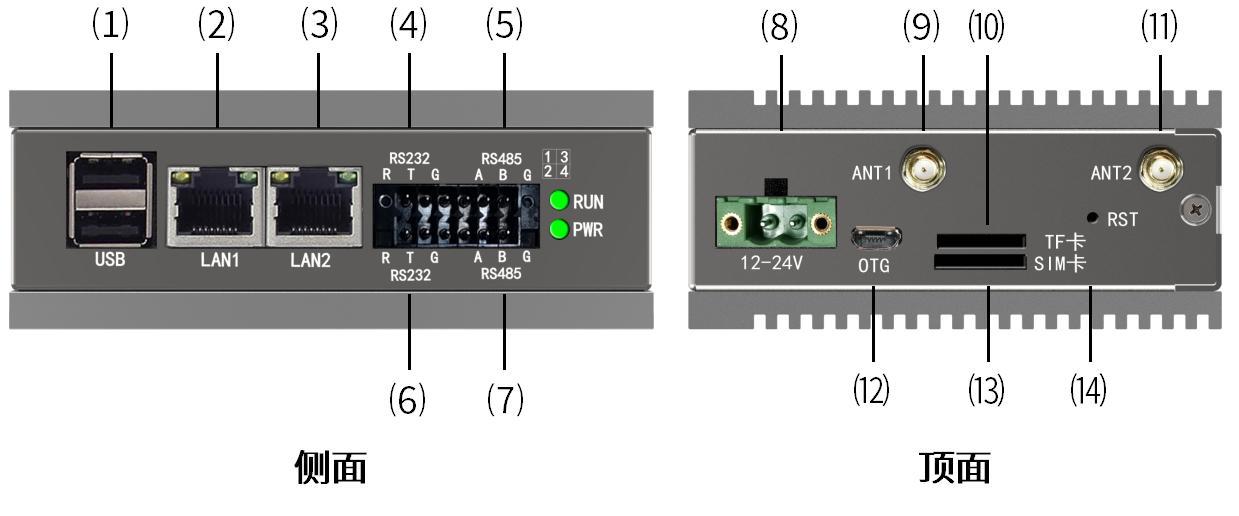

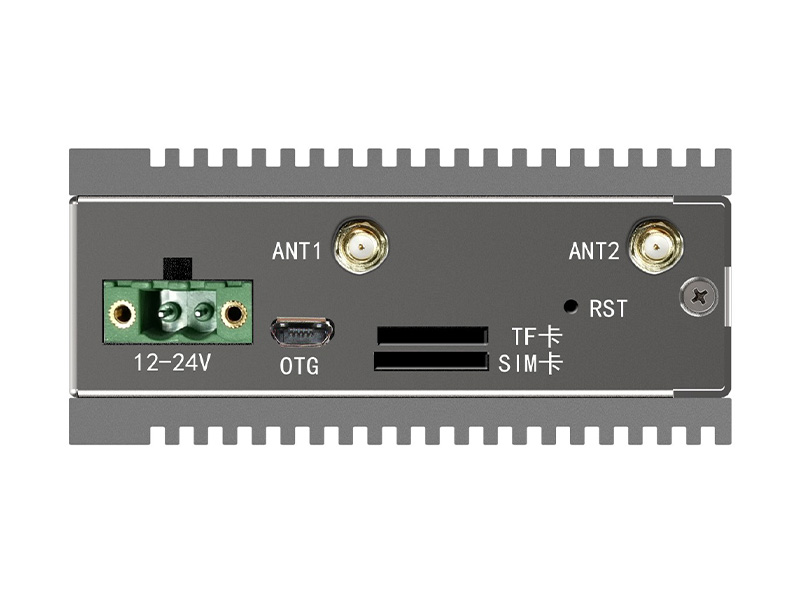

1. 產品接口
編號 | 功能 | 數量 | 備注 |
1 | USB 2.0 Type A | 2 | 最高支持 USB2.0 High-speed |
2、3 | 以太網 | 2 | 10/100Mbps，LAN1對應 eth0，LAN2對應 eth1 |
4、6 | RS-232 | 2 | （4）接口為調試串口，對應/dev/ttymxc0 （6）接口標準串口。對應/dev/ttymxc1 絲印 R/T/G 對應收、發、地 |
5、7 | RS-485 | 2 | （5）接口對應/dev/ttymxc2 （7）接口對應/dev/ttymxc3 絲印 A/B/G 對應 A/B/地 |
8 | 電源 | 1 | 12-24V 直流電源 |
9 | 4G天線 | 1 | 選配 LTE功能的型號會配置天線接口 |
10 | TF卡槽 | 1 | |
11 | Lora天線 | 1 | 選配 LoRa 功能的型號會配置天線接口 |
12 | Micro-USB | 1 | OTG |
13 | SIM卡槽 | 1 | 選配 LTE 功能的型號會識別插入的 SIM卡 |
14 | 復位按鍵 | 1 |
2. 開機和登錄
系統默認雙網口，Lan1 為的IP為 192.168.1.198，Lan2 為 dhcp 自動獲取 IP。
SSH 登錄用戶名為：root，登錄密碼為：123456。
3. 串口連接

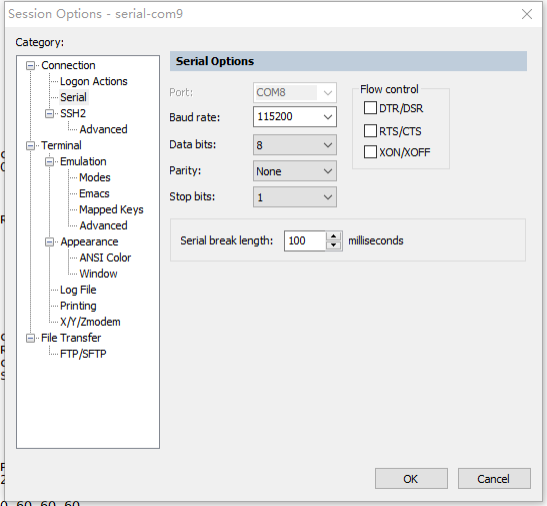

本產品的調試串口為 UART0，使用 USB 轉 RS232 串口線連接，將調試串口與電腦連接，設置串口為 115200-8N1，無流控。使用軟件為 Securecrt。

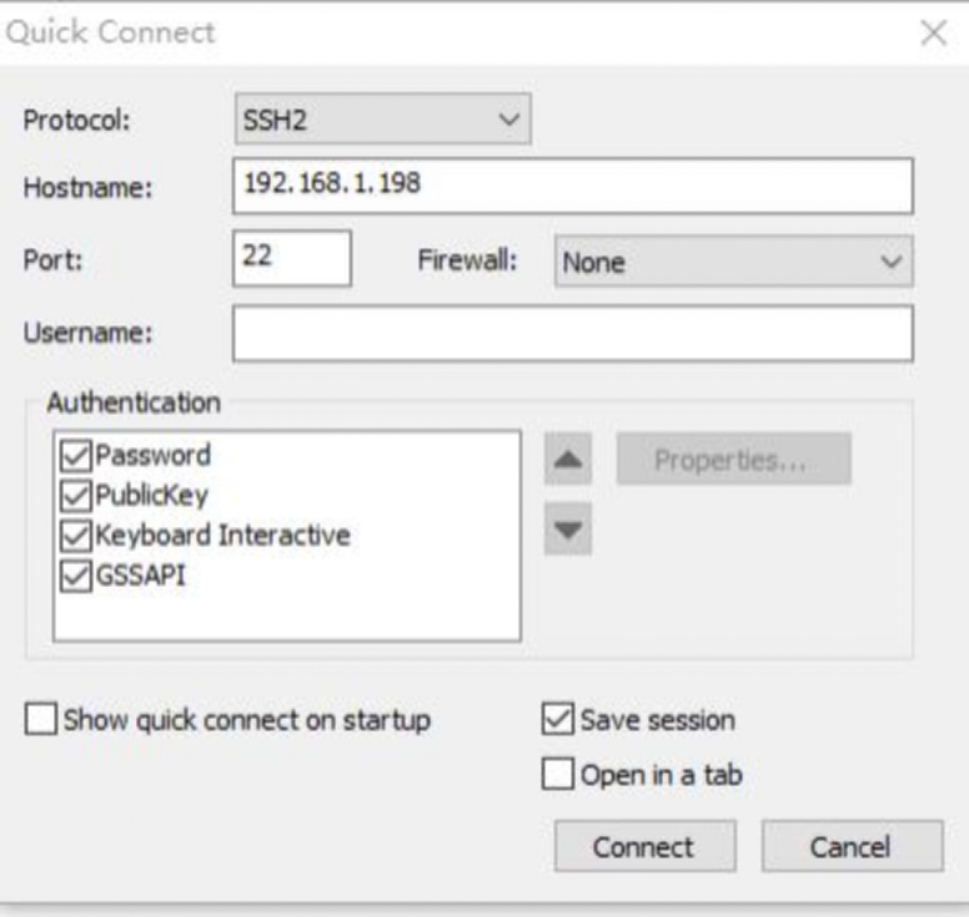

4. SSH 連接
將電腦 IP設置為 192.168.1.x，使用軟件為 Securecrt。
5. 查看系統信息

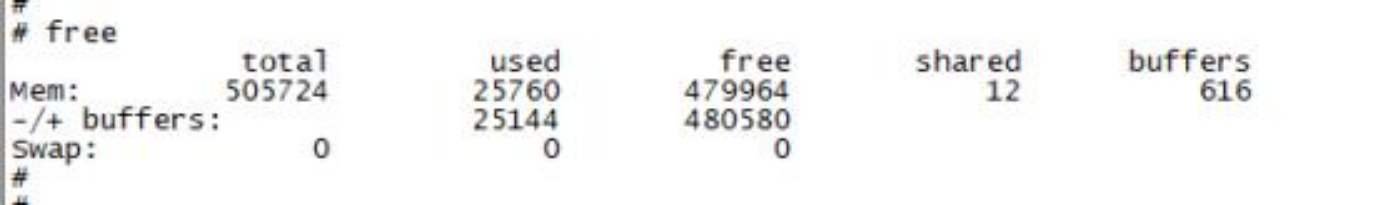

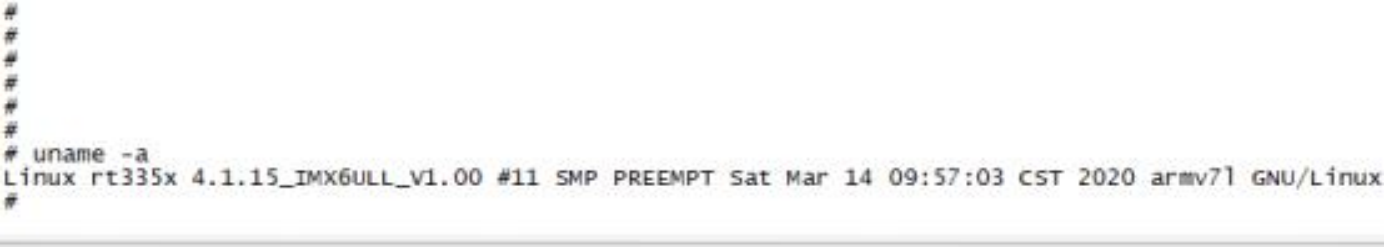

查看內核版本信息，此版本為標準發布版本。

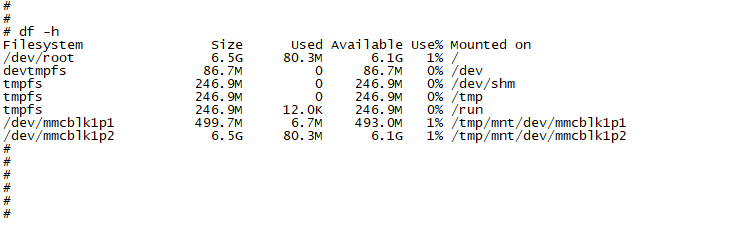

查看 emmc 使用狀況用df -h 命令

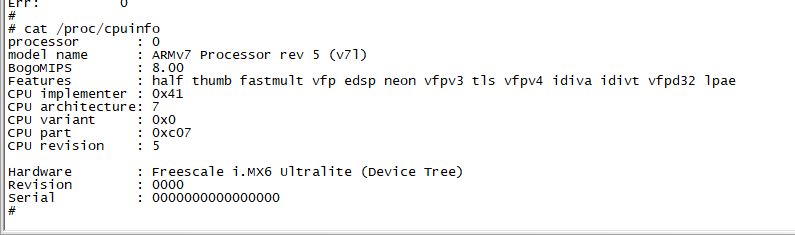

查看 cpu 相關信息 d 使用 cat /proc/cpuinfo 命令
6. 系統設置
網絡設置，臨時設置網絡使用如下命令
MAC 地址，目前出廠的產品一般都分配了杭州研智科技購買的合法的 mac 地址，并燒入了熔絲，通常 情況不方便更改，但也可以臨時 改變 mac 地址，具體命令如下
時鐘設置
查看系統時鐘使用 date 命令
設置系統時間命令如下
7. 文件傳輸

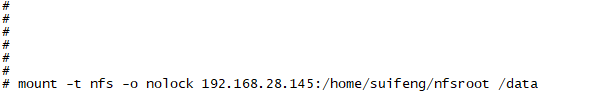

NFS 功能，本產品可以作為 nfs 客戶端，具體掛載命令如下
Sftp 功能：本產品支持 sftp 傳輸文件。
USB功能
持U盤、USB讀卡器或者USB接口的硬盤等移動存儲設備。插入可用的U盤后，系統通常會自動掛載到 /mnt/dev/目錄下，具體目錄取決于U盤的分區情況，U盤通常被識別為SCSI 設備，設備名為/dev/sdaX 或者 /dev/sdbX，掛載為/mnt/dev/sdaX或者/mnt/dev/sdbX。操作完畢，建議使用先sync命令完成同步，或者使用 umount命令卸載U盤確保數據完全寫入，再拔取U盤
TF卡功能
插入SD卡，系統會進行SD卡自動掛載。一般會掛載在/mnt/dev/mmcblk0px 目錄下。
8. 4G 撥號上網
使用命令 /etc/ppp/peers/quectel-pppd.sh & 進行撥號上網，撥號成功后 ifconfig 可以看到 ppp0 網卡設備。
備注：如果撥號失敗先檢查/dev/ttyUSB* 是否存在，判斷有無接 4G 模塊，SIM 卡插卡時缺口朝外，芯 片朝板內。
9. WiFi 撥號連接

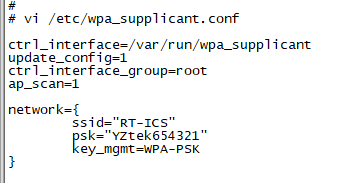

使用命令 wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf –B 連接 wifi，連接成功后 ifconfig 會 出現 wlan0 網卡，然后使用 udhcpc -I wlan0 & 進行 wifi 自動獲取 ip，/etc/wpa_supplicant.conf 為 wifi 配置文 件，具體配置如下
ssid 和 psk 為連接 wifi 的名稱與密碼。
10. 系統固件燒寫
一般在系統損壞，無法正常操作系統的時候，我們可以進行重新燒寫固件，燒寫步驟如下
1、去除開發板 看門狗跳線帽 WDGJ3
2、連接調試串口至電腦，重新上電，輸入 ESC 停在 uboot 階段，分別輸入 mmc dev 1 1，mmc erase 0 200 擦除啟動 uboot。
3、重新上電，連接 otg 接口至電腦 USB。
4、點擊燒寫固件中 mfgtool2-yocto-mx-evk-emmc.vbs 文件，點擊 start
5、等候進度條變綠，完成燒寫，重新上電，啟動系統。
11. 系統開機啟動腳本設置
系統開機啟動腳本為/etc/init.d/rcS 可以在該文件最后添加其他的自己的命令。
12. 交叉編譯工具鏈以及環境搭建
交叉編譯工具鏈放在百度網盤上，使用以下鏈接下載
鏈接：https://pan.baidu.com/s/1xqt51_H8zJr31r75O25nsg
提取碼：7in2
將編譯器解壓至 ubuntu 或者其他 linux 系統上，導入編譯器環境后，即可使用。
